難加工材料の加工事例

ナムテクノでは高融点素材や超硬合金、柔らかい金属でも電導性の素材なら加工可能です。

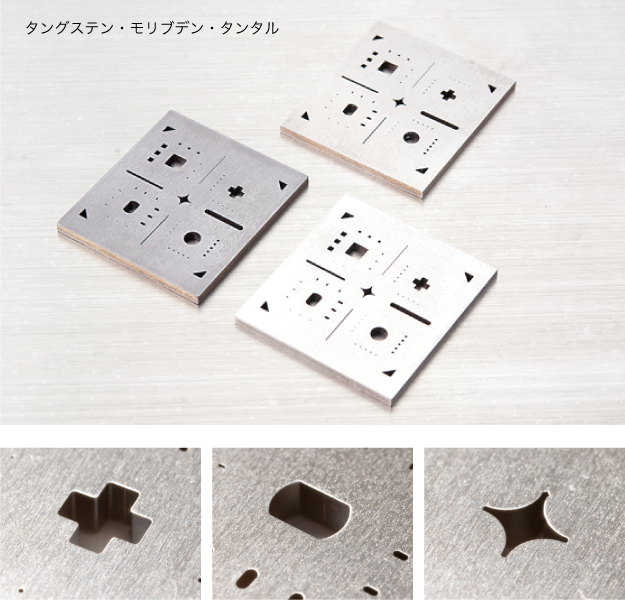

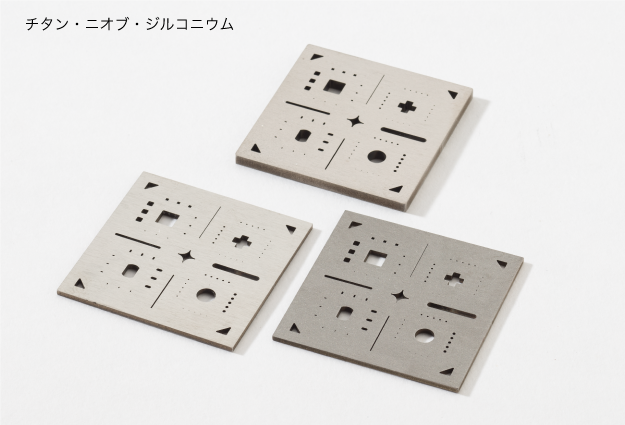

難加工材料（タングステン・モリブデン・タンタル・チタン・ニオブ・ジルコニウム）のワイヤーカット放電加工と細穴放電加工

■難削材の加工事例

各種ワイヤー加工事例

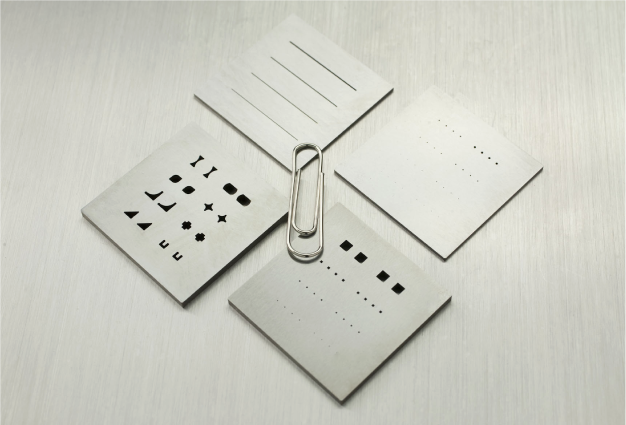

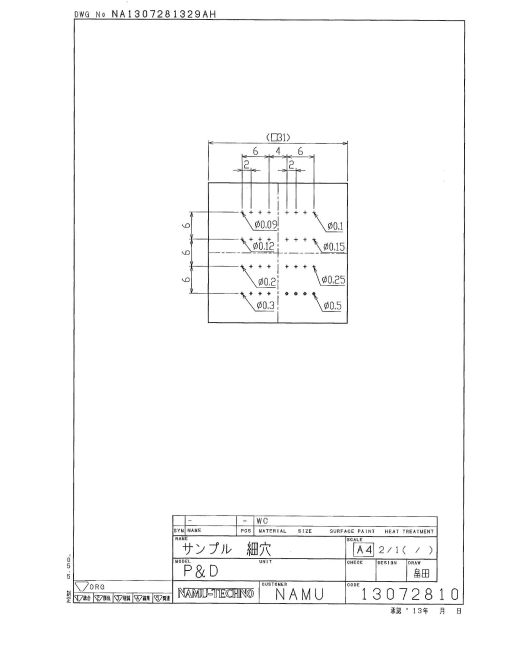

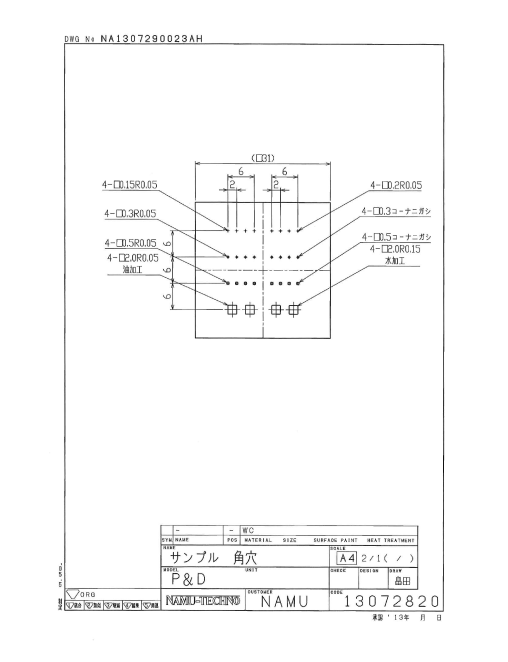

■ワイヤーカット放電加工による
細穴・スリット・角穴・異形穴

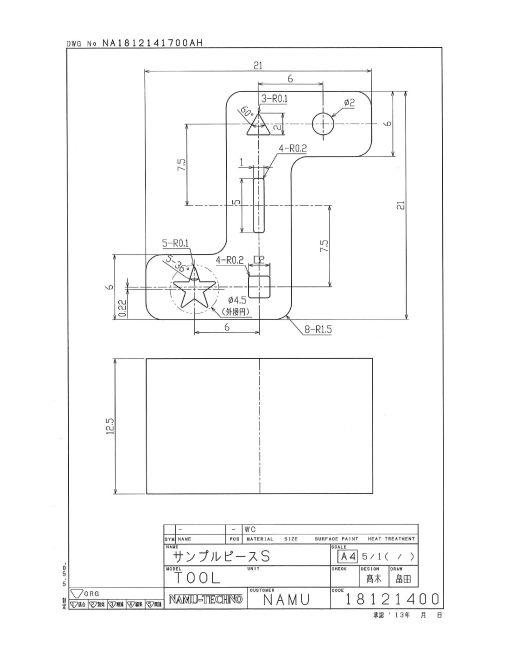

タングステンの
サンプル加工

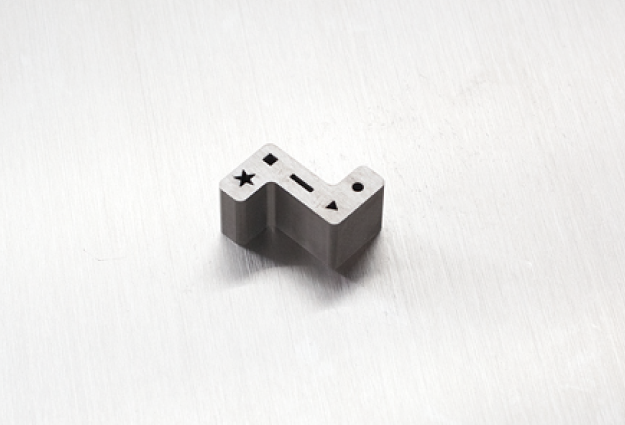

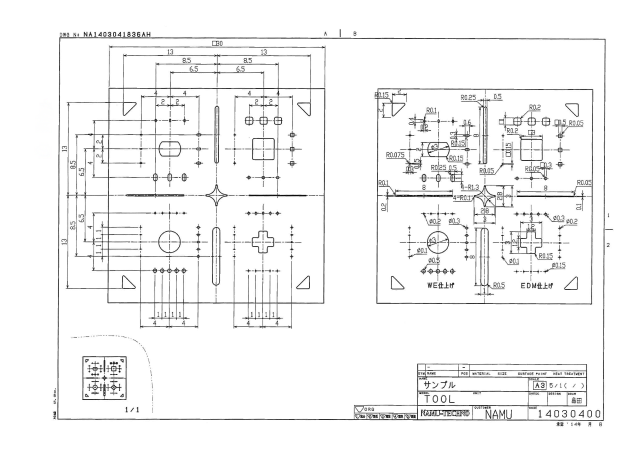

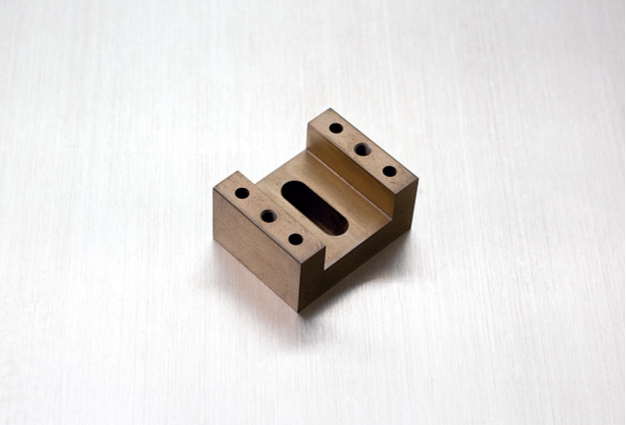

■ワイヤーカット放電加工による
各種穴加工・外形加工

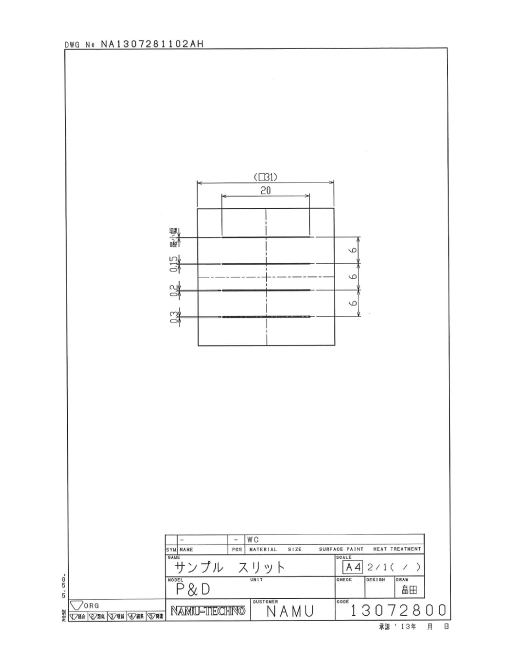

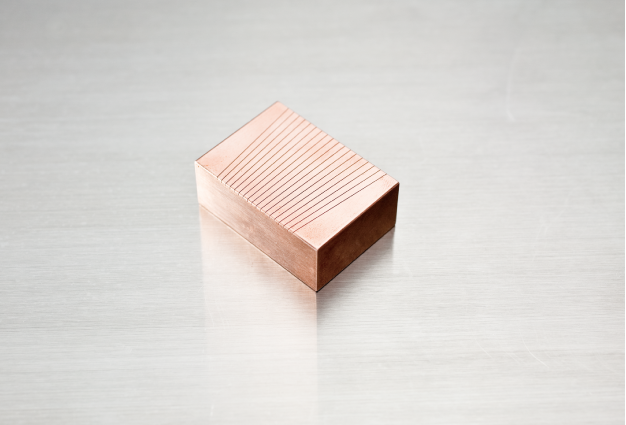

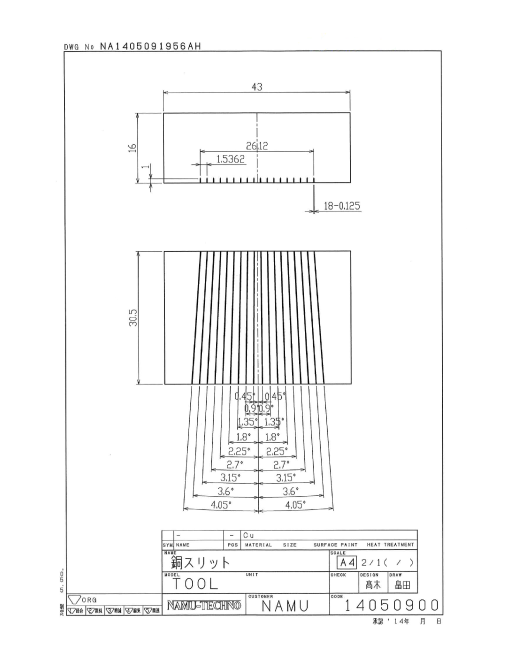

銅スリット加工

■ワイヤーカット放電加工による溝加工
（溝幅0.125mm,深さ1.0mm,長さ30.5mm）

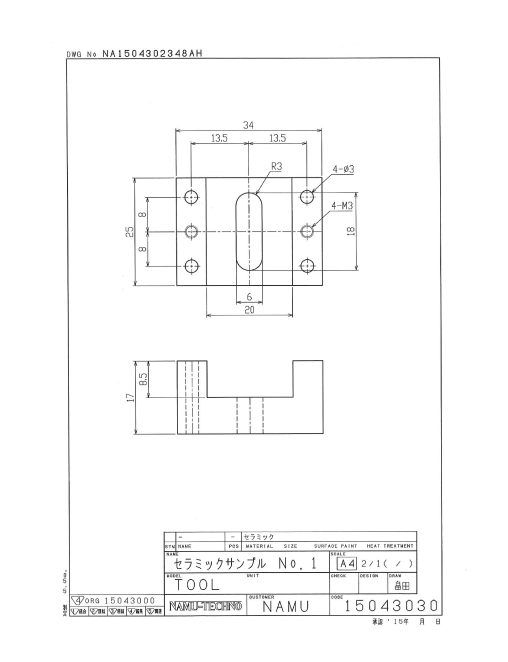

セラミック加工サンプル1

■ワイヤーカット放電加工と
放電によるタップ加工

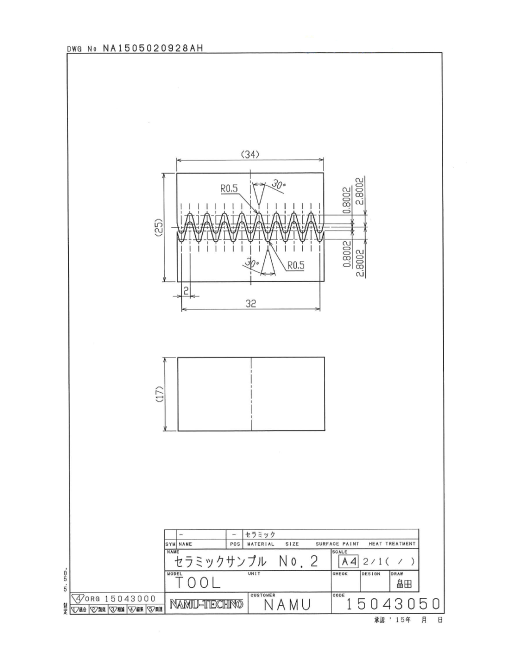

セラミック加工サンプル2

■ワイヤーカット放電加工による
異形（波）加工

各種パンチ加工

■ワイヤーカット放電加工による
異形パンチ加工

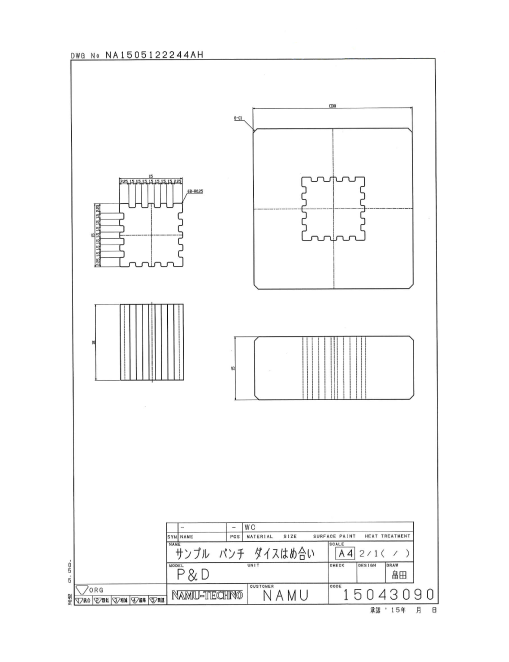

ワイヤーカット放電加工

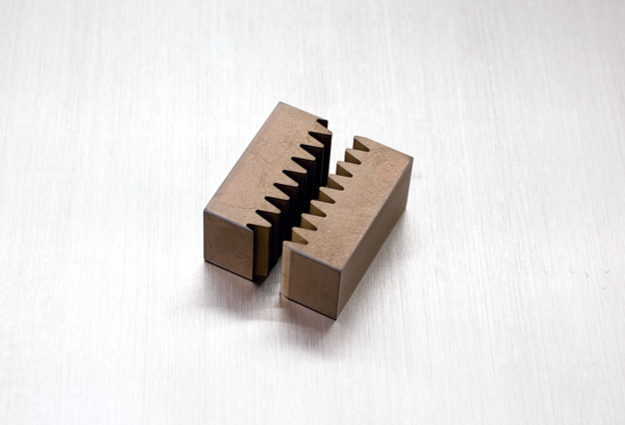

■ワイヤーカット放電加工による
パンチダイスはめあい加工

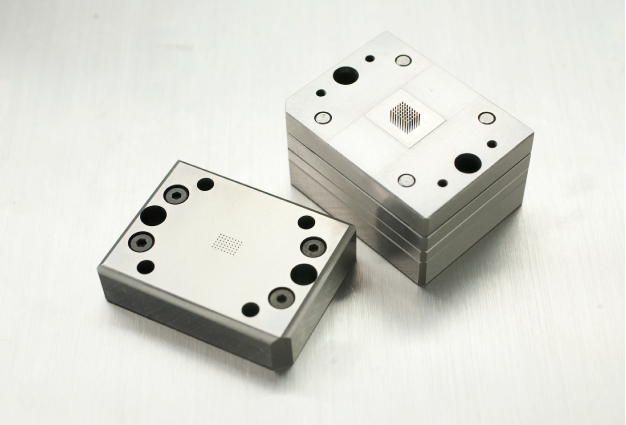

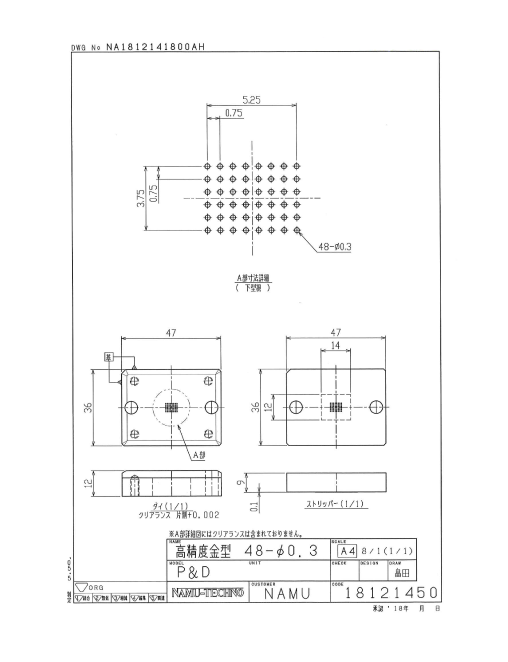

パンチングマシン用
精密金型

■U社製パンチングマシン用金型
（φ0.3、48ピン、ピッチ0.75mm）

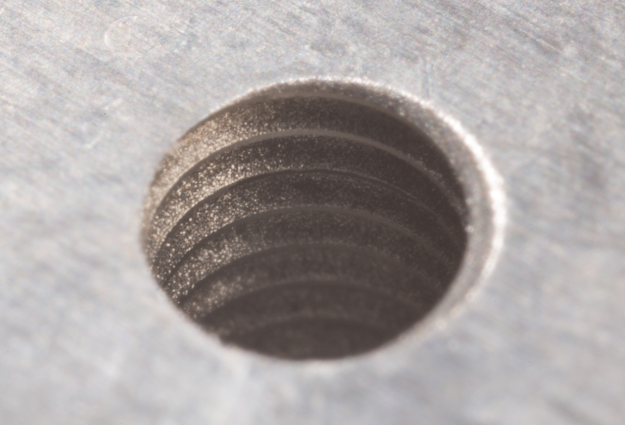

放電加工による
タップ加工のサンプル

■超硬材に（M1、M3、M5）の
タップ加工

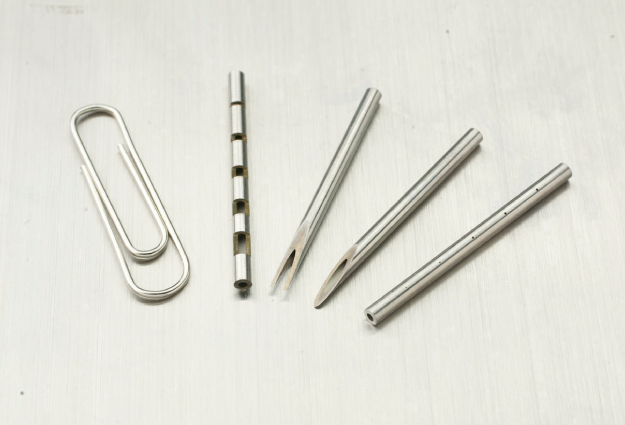

各種パイプ加工

■ワイヤーカット放電加工によるパイプの先端加工・側面の切欠き加工と
細穴放電加工による穴加工

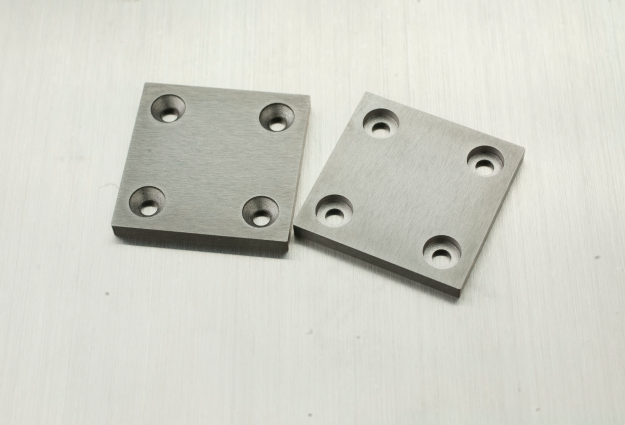

放電加工による
ザグリ・皿加工サンプル

■超硬材にザグリ加工・皿加工

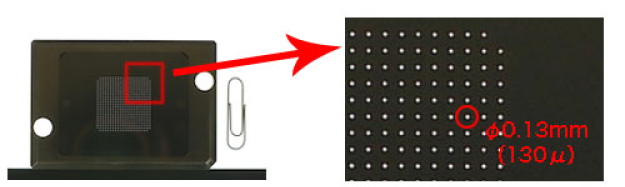

細穴放電加工

穴の大きさ・・・φ0.13mm（130μ）
穴の数・・・437ケ
最小ピッチ・・・1.0mm

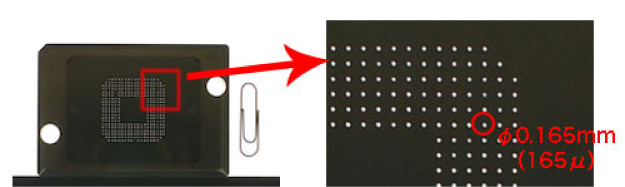

穴の大きさ・・・φ0.165mm（165μ）
穴の数・・・324ケ
最小ピッチ・・・1.2mm

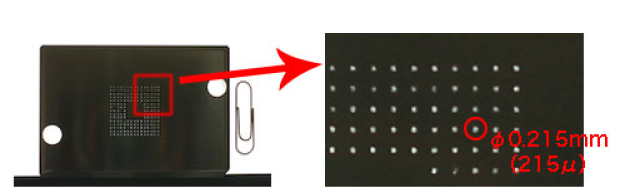

穴の大きさ・・・φ0.215mm（215μ）
穴の数・・・200ケ
最小ピッチ・・・1.27mm
